Struktur
Kinerja operasional

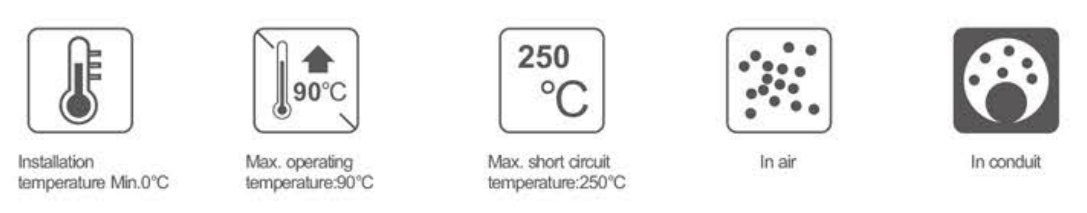

Suhu kerja maksimum yang diizinkan dari konduktor kabel adalah 90°C
Dalam kondisi hubungan pendek dengan durasi maksimum tidak melebihi 5 detik, suhu operasi konduktor kabel tidak boleh melebihi 250°C
Suhu yang terpasang tidak boleh lebih rendah dari 0°C.
Kabel harus memenuhi kontrol smart gird, mengirimkan sinyal komunikasi, dan mewujudkan kontrol pengukuran suhu dan pemanasan dini yang aman.
Sambungan pabrik harus memiliki kinerja listrik dan mekanis yang sama dengan badan utama kabel.
Spesifikasi Teknis
Conductor
400-1600mm2 annealed stranded wire
Insulation
XLPE
Armour
Galvanized steel wire
Metallic sheath
Lead alloy
Temperature
-30°C~+90°C
Rated voltage
127/220kV
Scope of application
Applies to solidly earthed system with power frequency of 50-60 Hz and rated voltage of 127/220kV(U=245kV). Mainly used for high-power electric power transmission between mainland and island,island and island or mainland and platform; control signal transmission of smart grid and communication signal transmission.
